ТЕХКОН СпектроДэнс

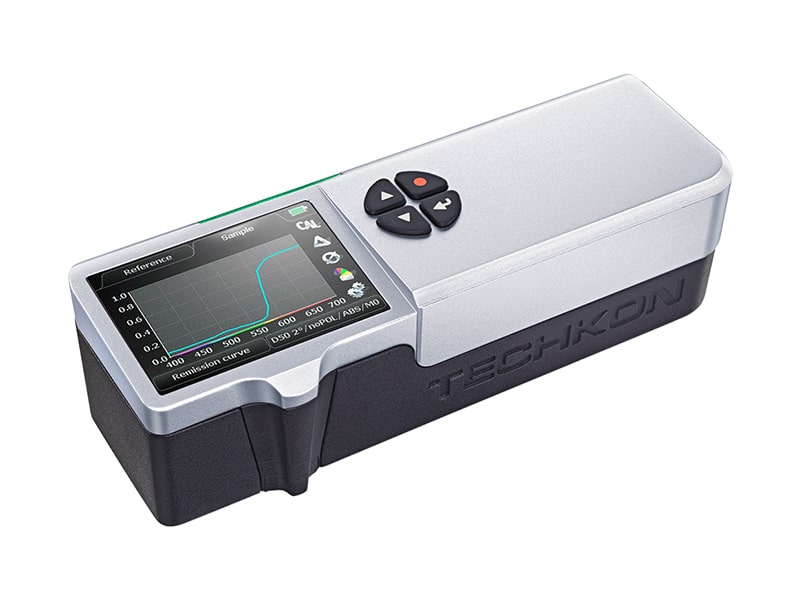

ТЕХКОН SpectroDens – Спектроденситометр. Новая эра в измерении цвета.

С новым поколением SpectroDens компания TECHKON продолжает историю успеха портативных устройств SpectroDens в долгосрочной перспективе. При разработке продукта был сформулирован следующий девиз: реализовывать проверенные концепции и интегрировать новые значимые технологии. Результат устанавливает новый стандарт.

Измерительное устройство для всех применений SpectroDens — это универсальное измерительное устройство, которое универсально используется для контроля качества в полиграфической промышленности, а также для других задач, где цвета должны оцениваться критически.

SpectroDens исключительно подходит для любого применения.

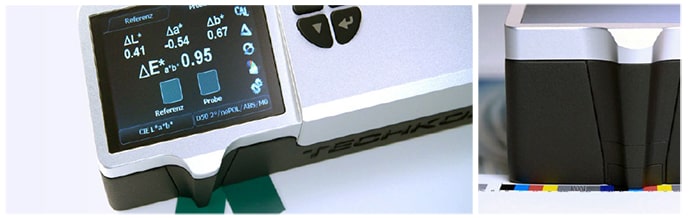

Благодаря индивидуально настраиваемым функциям дисплея вы можете быстро настроить устройство для конкретной работы. Цельный алюминиевый корпус делает устройство надежным инструментом даже в суровых промышленных условиях. Прямое позиционирование измерительной головки на поле измерения обеспечивает безопасное и быстрое измерение.

Все модели SpectroDens оснащены трекинговыми колесами, что позволяет помимо одиночных измерений выполнять сканирующие измерения. Поддерживается короткое сканирование для различных функций измерения (см. Технические характеристики). Благодаря функции измерения SCAN SpectroDens Premium позволяет универсально сканировать до 100 измерительных участков на контрольных полосках печати.

Два устройства в одном

Спектроденситометр SpectroDens сочетает в себе качества высокоточного спектрофотометра и простого в использовании денситометра. Измерение является спектральным, т.е. вся информация о цвете – спектральный отпечаток цвета – точно регистрируется. Данные преобразуются в данные измерений для описательного анализа и отображения:

  • Денситометрические данные широко используются при контроле качества во время процесс печати.
  • Колориметрические данные используются при оценке отпечатков, создание цветовых профилей в управлении цветом, а также подбор цветов и рецептуры красок.

Денситометрия / Измерение плотности

Нажатием кнопки вы получаете надежную плотность, а также всю полезную дополнительную информацию, такую ​​как растискивание, площадь точки, баланс серого и контрастность печати. В режиме автоматического измерения прибор всегда мгновенно отображает соответствующую информацию.

Вы даже можете быстро и легко создавать полные кривые печати. Технология спектральных измерений рассчитывает не только значения плотности для CMYK, но и точные данные о плотности плашечных цветов.

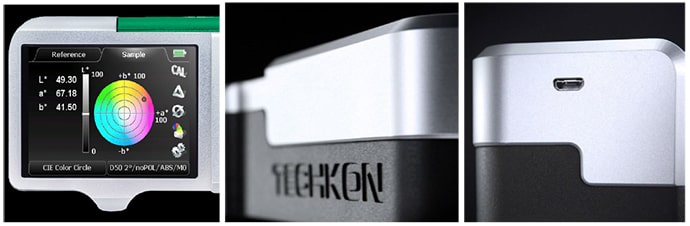

Колориметрия

Все стандартные колориметрические функции четко отображаются. Даже весь цветовой круг CIE L*a*b* отображается на цветном дисплее высокого разрешения. В результате понимание значений CIE L*a*b* становится очень простым и понятным. В библиотеке цветов можно сохранить 25 000 эталонных цветов и полные цифровые книги цветов.

Стандартизированное измерение

Благодаря измерительной головке, соответствующей требованиям ISO, SpectroDens работает строго в соответствии со стандартами, действующими в полиграфической промышленности. Выберите различные фильтры состояния для измерения плотности в настройках устройства. Особой технической особенностью является поляризационный фильтр, который можно включать и выключать нажатием кнопки, что делает SpectroDens особенно эффективным при оценке медиа-клина Ugra/Fogra.

Используя новейшую светодиодную технологию, SpectroDens обеспечивает освещение D50 и, следовательно, соответствует условиям измерения M0, M1, M2, M3 в соответствии со стандартом ISO 13655. Срок службы светодиодного освещения практически не ограничен. Кроме того, новая конструкция независимой от направления измерительной головки обеспечивает надежные измерения широкого спектра печатных материалов.

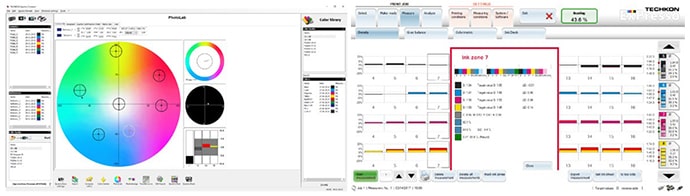

Программное обеспечение TECHKON SpectroConnect для всех версий SpectroDens

Программное обеспечение Windows TECHKON SpectroConnect, входящее в комплект поставки, устанавливает соединение между измерительным прибором и ПК через соединение USB или через соединение WLAN (опция для SpectroDens). Обработка измеренных значений на ПК очень удобна, данные можно передавать непосредственно в Microsoft Excel™ или любое другое приложение с функцией редактирования.

Программа также служит для удаленного управления устройством для настройки, блокировки функций, выполнения обновлений и сохранения содержимого дисплея для целей документирования. Кроме того, TECHKON SpectroConnect предлагает быстрый и простой обмен цифровыми библиотеками цветов, а также измеренными эталонами и образцами. Также возможно импортировать и экспортировать данные о цветах в стандартизированном формате CXF.

Программное обеспечение ТЕХКОН ExPresso 4 для SpectroDens Premium

SpectroDens Premium поддерживается программным обеспечением Windows TECHKON ExPresso 4. TECHKON предлагает это решение, среди прочего, экономичный вход в непрерывное измерение сканирования полных контрольных полосок печати; включая быстрый расчет рекомендуемых значений плотности и оценку качества печати.

TECHKON ExPresso 4 имеет понятный пользовательский интерфейс, которым можно управлять с помощью сенсорного экрана. Программное обеспечение предлагает полный набор инструментов, включающий измерение плашечных цветов, поддержку до 16 печатных секций, лицевую и обратную печать, отображение плотности цвета, растискивание, баланс серого, G7™, CIE L*a*b*- значения и рекомендации по настройке чернил на печатной машине. Это лишь часть полного функционала. Благодаря своей модульности TECHKON ExPresso 4 расширяем и универсален. Данные измерений можно экспортировать в другие программные приложения, которые в режиме реального времени подключаются к печатным машинам, что позволяет создать готовое решение «замкнутого цикла». Кроме того, программное обеспечение ExPresso может экспортировать данные измерений в стандартные приложения, такие как Microsoft Excel™.

Версии и функции

Мы поставляем SpectroDens в трех типах пакетов производительности: модель Basic со всеми функциями плотности и расширенная версия, которая добавляет основные колориметрические функции и библиотеку цветов. Полностью оборудованная флагманская модель SpectroDens Premium отвечает всем требованиям в отношении контроля качества.

Все устройства SpectroDens оснащены ярким цветным дисплеем и могут использоваться в различных функциях измерения для коротких сканирований. Благодаря функции измерения SCAN SpectroDens Premium может даже считывать и оценивать универсальные сканы до 100 измерительных участков на контрольных полосках печати. Светодиодная технология обеспечивает условия измерения M0, M1, M2, M3 в соответствии с ISO 13655. Опционально возможна передача данных с помощью модуля WLAN. SpectroDens Basic и Advanced можно обновить после покупки путем загрузки программы до более высоких версий (платная услуга).

СпектроДенс Базовый

  • Автоматическая плотность
  • Плотность CMYK (с эталонными измерениями)
  • Область точек
  • Увеличение точки
  • Контрастность печати
  • Серый и цветовой баланс
  • Захват чернил
  • Кривая печати (короткое сканирование)
  • Спектр плотности
  • Спектральная плотность плашечных цветов
  • Функция трендов ExPresso mini
  • Смазывание/удвоение
  • Область точек по Юле-Нильсену для печатных форм
  • Значение тона плашечного цвета (SCTV)
  • Значение тона плашечного цвета (SCTV) Кривая печати (короткое сканирование)

Средний SpectroDens Advanced

Те же функции, что и у SpectroDens Basic, а также:

  • CIE L*a*b*
  • CIE L*a*b* + D
  • G7™ (короткое сканирование)
  • ΔE*a*b*
  • CIE L*C*h*ab
  • CIE XYZ
  • Цветовой круг CIE
  • ΔE*cmc
  • ΔE*CIE94
  • ΔE*CIE2000
  • Спектр ремиссии
  • InkCheck: контроль цвета плашечных цветов.
  • Библиотека цветов, содержащая до 20 альбомов цветов и общее количество 25 000 эталонных значений.
  • Емкость памяти для 3000 значений образцов и 300 эталонных значений.

СпектроДенс Премиум

Те же функции, что и у SpectroDens Advanced, а также:

  • Оценка медиаклина Югры/Фогры (короткое сканирование)
  • Проверка ISO: контроль цвета на основе значений CIE L*a*b* (короткое сканирование)
  • CIE Л*у*в*
  • CIE L*C*h*uv
  • CIE xyY
  •  DIN Lab99
  • Индекс метамерии
  • Белизна
  • Желтизна
  • Универсальное сканирование
  • Допуск «пройден/не пройден»
  • Непрозрачность
  • OBA-проверка

Программное обеспечение

  • Для SpectroConnect (для всех устройств SpectroDens) и ExPresso 4 (для SpectroDens Premium) требуется Windows 7, 8 или 10.

Содержание

  • Прибор измерения SpectroDens
  • Зарядная консоль с белым стандартом
  • Адаптер переменного тока с универсальными вилками
  • USB-кабель
  • Носители данных с программным обеспечением ТЕХКОН SpectroConnect
  • Руководство с сертификатом соответствия ISO 9000 (pdf на носителе данных)
  • Сертификат производителя.

Дополнительные аксессуары

  • Маленькие отверстия
  • Полоса контроля печати TCS Digital
  • Цветовой эталон TECHKON SpectroCheck
  • Модуль WLAN
  • Обновления SpectroDens Basic и Advanced до более высоких уровней производительности.

Технические характеристики

Геометрия измерения

0°: 45° оптика согласно ISO 5-4

Спектральный диапазон

от 400 до 700 нм с шагом 10 нм, спектральное разрешение 10 нм, датчик расстояния до пикселя < 3 нм

Измерительная апертура

круглая, стандартная 3 мм; 1,5 мм круглая - опционально

Источник света

светодиодный, обеспечивает условия измерения M0, M1, M2, M3 согласно ISO 13655

Поляризационный фильтр

дважды линейный скрещенный, включается и выключается при отпускании кнопки

Время измерения

прибл. 1 сек. за измерение; Макс. 10 секунд в режиме сканирования

Белый эталон

абсолютная и относительная, стандарт абсолютного белого цвета, встроенный в консоль зарядки

Типы освещения

A, C, D50, D65, F 2/7/11

Стандартный наблюдатель

2°, 10°

Фильтр плотности

DIN 16536, DIN 16536 NB, ISO/ANSI T, ISO/ANSI I, ISO E; спектральная плотность Dmax

Диапазон измерения плотности

0,00–2,50 D

Повторяемость

0,01 D; 0,03 CIE ΔE*a*b*

Межинструментальное соглашение

0,01 D; 0,3 CIE ΔE*a*b*

Дисплей

цветной ЖК-дисплей с антибликовым покрытием, 320 x 240 пикселей

Источник питания

аккумуляторная батарея LiFePO4, регулируемая подзарядка через зарядную консоль с адаптером переменного тока, 100–240 В, 47–63 Гц, ок. 10000 измерений на один заряд батареи, контроль уровня заряда батареи

Коммуникационный порт

USB; Модуль WLAN 2,4 ГГц опционально

Вес

495 грамм

Размеры

62 x 50 x 185 мм (прибл. 2,4 x 2,0 x 7,3 дюйма)


Системные требования для программного обеспечения ТЕХКОН:

Windows 7, 8 или 10; Минимум 32- и 64-разрядная версия: IBM-совместимый компьютер с процессором Intel Core Duo или аналогичным процессором, 4 ГБ ОЗУ, 2 порта USB.
