ТЕХКОН СпектроПлейт

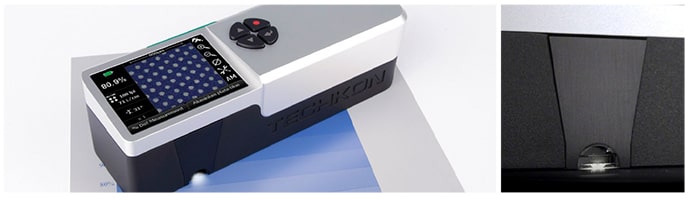

ТЕХКОН SpectroPlate – Прибор для измерения пластин. Замер печатной формы прямо на месте.

Зачем проводить измерения на печатных формах?

Сегодня, в эпоху компьютерной печати, очевидно: без контроля качества на этапе допечатной подготовки нет гарантии качества печати. Таким образом, измерение правильного переноса точек на офсетных печатных формах является ключевым сегментом комплексного управления процессом в полиграфической промышленности.

Однако измерение полезно только в том случае, если применяется соответствующая технология измерения. Несколько лет назад использование денситометров на печатных формах было обычной практикой. Но денситометры предназначены для измерений на печатной бумаге, что приводит к ограничениям при чтении на пластинах.

В настоящее время устройства для измерения пластин, основанные на захвате и обработке микроскопических изображений, являются общепринятым стандартом.

TECHKON SpectroPlate объединяет все преимущества этой современной измерительной технологии в компактном портативном приборе.

Как работает СпектроПлейт?

Определяется точность измерений пластинчато-измерительного прибора.

качеством оптической системы и производительностью алгоритмов обработки изображения. В этом отношении SpectroPlate соответствует самым высоким стандартам. Образец равномерно освещается спектральным широкополосным светом. Микроскопическое изображение

захватывается прецизионной оптической системой линз и цветным матричным датчиком CMOS высокого разрешения с широким динамическим диапазоном.

Обработка детального цветного изображения осуществляется мощным графическим процессором сигналов и сложными алгоритмами обработки изображений. Все важные параметры качества правильно изготовленных печатных форм отображаются на ЖК-дисплее.

Универсальный в использовании.

Благодаря превосходному качеству захвата изображения и гениальным графическим расчетам SpectroPlate может точно считывать изображения любого размера и технологии экрана: FM, AM или гибридный экран.

Спектрально-белое освещение и динамическая оценка цвета позволяют считывать все типы пластин и поверхностей с покрытием.

Но SpectroPlate демонстрирует свои сильные стороны не только в чтении пластин. Многофункциональное устройство превосходно выполняет измерение точек на пленке, а также на бумаге с печатью CMYK.

Портативный микроскоп

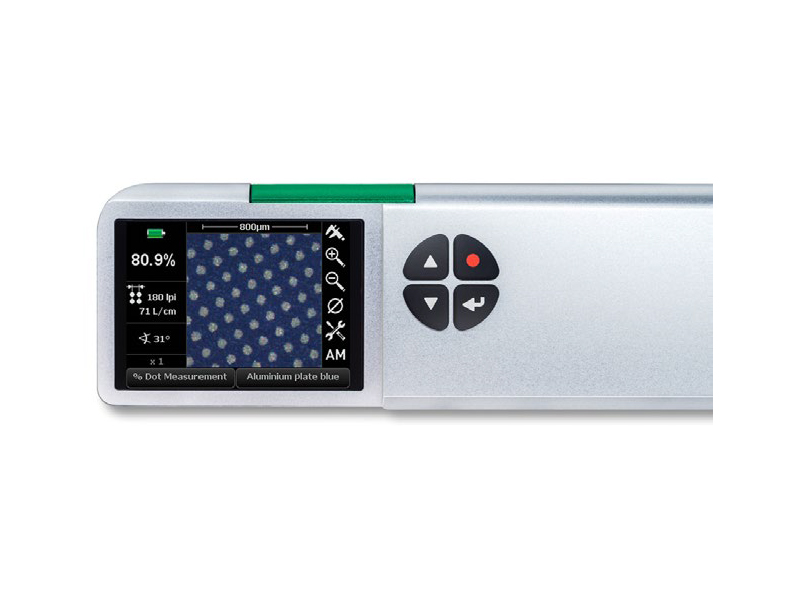

SpectroPlate позволяет вам видеть то, что обычно скрыто от человеческого глаза. Он отображает растровые точки на пленке или печатной форме в большом увеличении на дисплее устройства или, при необходимости, на экране компьютера. Это позволяет вам визуально оценивать печатные формы, а TECHKON SpectroPlate – устройство для измерения печатных форм. Измерение печатной формы прямо на месте обнаруживает любые загрязнения или ошибки экспозиции теперь, когда структура растровых точек видна.

Особым преимуществом является передача изображений несжатых файлов высокого разрешения на ПК, где их можно хранить, редактировать или отправлять через Интернет. Геометрические размеры точек или линий можно получить в микрометрах или милах.

Программное обеспечение SpectroConnect

Прилагаемое программное обеспечение Windows TECHKON Spectro Connect подключает устройство к ПК. Измеренные значения и кривые передачи отображаются и сохраняются. Отображение сравнения с целевыми значениями, экспорт данных в Microsoft Excel™ и совместимость с RIP-приложениями являются дополнительными полезными функциями SpectroConnect. Исключительной особенностью является увеличенное изображение микроскопических изображений.

Версии и функции

SpectroPlate доступен в трех различных типах пакетов производительности:

Модель начального уровня Start предназначена для измерения процента точек на всех популярных типах печатных форм, пленки и печати CMYK.

Версия Expert дополнительно обеспечивает запись полных кривых переноса и возможность анализа геометрических объектов внутри устройства.

Модель All-Vision способна измерять дополнительные малоконтрастные печатные формы с низким уровнем обработки.

Стартовую версию можно легко обновить до модели Expert путем загрузки с ПК после покупки. Функциональность All-Vision достигается за счет аппаратного расширения.

Все три типа можно легко подключить к программному обеспечению Windows TECHKON SpectroConnect, которое входит в комплект поставки.

Все устройства калибруются на заводе по высокоточной эталонной печатной форме, что обеспечивает высокую долговременную абсолютную точность и превосходное согласование между приборами. Кроме того, устаревшие трудоемкие процедуры калибровки перед измерениями.

СпектроПлейт Старт

• % точек в процентах
• Угол экрана в °
• Частота экрана в л/см и lpi

СпектроПлейт Эксперт

Те же функции, что и у SpectroPlate Start, а также:

• Кривая переноса точек в %
• Кривая передачи растискивания
• Геометрический анализ
• Память на 100 наборов данных
• Среднее измерение

SpectroPlate All-Vision

Те же функции, что и у SpectroPlate Expert, а также:

• Измерение пластин с низким содержанием химикатов и технологических процессов с очень низким видимым контрастом.

Программное обеспечение

• Для TECHKON SpectroConnect требуется Windows 7, 8 или 10.

Содержание

• Измерительный прибор SpectroPlate
• Зарядная консоль с белым стандартом
• Адаптер переменного тока с универсальными вилками
• USB-кабель
• Носители данных с программным обеспечением Windows

ТЕХКОН СпектроКоннект

• Руководство с сертификатом соответствия ISO 9000 (pdf на носителе данных)
• Сертификат производителя.

Технические характеристики

Системные требования для программного обеспечения ТЕХКОН:

Windows 7, 8 или 10; Минимум 32- и 64-разрядная версия: IBM-совместимый компьютер с процессором Intel Core Duo или аналогичным процессором, 4 ГБ ОЗУ, 2 порта USB.
